平床身线轨数控车床

机床介绍：

◆此系列数控车床具有精度高、速度快、灵活耐用、外观大方、实用性强，具有走刀机与走心机的多重优点；最适合加工用于航空、电子、精密零部件、钟表、安防、LED 等行业的各种高精度、多批量、外形复杂的零件精密加工；适用于各类材质如：铜、铝、锌、铁、钢等材质的车削，铣削、雕刻等加工，能满足通常的轴类、盘类零件的内外圆柱表面、台阶、锥面、球面、沟槽、各种螺纹和复杂曲面的加工；能够满足现在及未来社会发展的需求。

机床特点：
◆1、本机斜床身结构,采用 CAD 计算机软件符合人体工学设计，取得最佳化的跨距配置，操作人员装夹方便，最大限度降低工人疲劳度，人性化程度高；整机采用树脂砂材质精密铸造，经振动时效、二次退火处理、消除应力，使整机具有超高刚性、耐重车削、长久的精度持久性及其永保材质不变形的特点。

◆2、主轴头结构稳重，耐重车削，散热性佳，主轴采用迷宫环设计，可避免水气与粉尘侵入，主轴轴承配备世界顶级
的 NSK/FAG P4 级高速高精角接触球轴承，最高转速可达 6000rpm/min,不光加工精度好、光洁度高且稳定性优异。

◆3、X、Z 两轴均采用日本安川伺服驱动电机，精密滚珠丝杆采用台湾上银 HIWIN/银泰 PMI C3 级精密研磨级滚珠丝杆，
线性导轨均采用台湾上银 HIWIN/银泰 PMI 重负荷精密级线性导轨，全行程直线度校正，确保机床运动效率高、精确
度好、耐重切削强、保持性稳定。

◆4、控制系统以台湾新代高稳定性系统为主，性能稳定，功能强劲，反应迅速，人性化程度高，配合最佳化参数调整，
使机器发挥出最优切削条件。

◆5、排刀式刀架超大行程，排刀多、定位精确、速度快、效率高。

◆6、工件夹持采用高稳定性液压系统松夹，夹持力度可根据实际加工工件进行大小调节，且性能稳定。

◆7、可选配自动送料架，实现自动上下料，从而实现批量、连续加工，可节约人工成本。

◆8、机床整机采用密闭式全防护，外观新颖大方，整洁、安全、环保。

机械部分实物细节：

一体式机身　　　　　　　　　　　　　　　　　　　　　　　　　　　高刚性

稳重人字形主轴箱　　　　　　　　　　　　　　　　　　　　　　　　　　耐重车削

台湾上银/银泰 C3 研磨级丝杆　　　　　　　　　　　　　　　　　　湾上银/银泰精密级线性导轨

预拉伸机构　　　　　　　　　　　　　　　　　　　　　　　　　　　确保冷热机

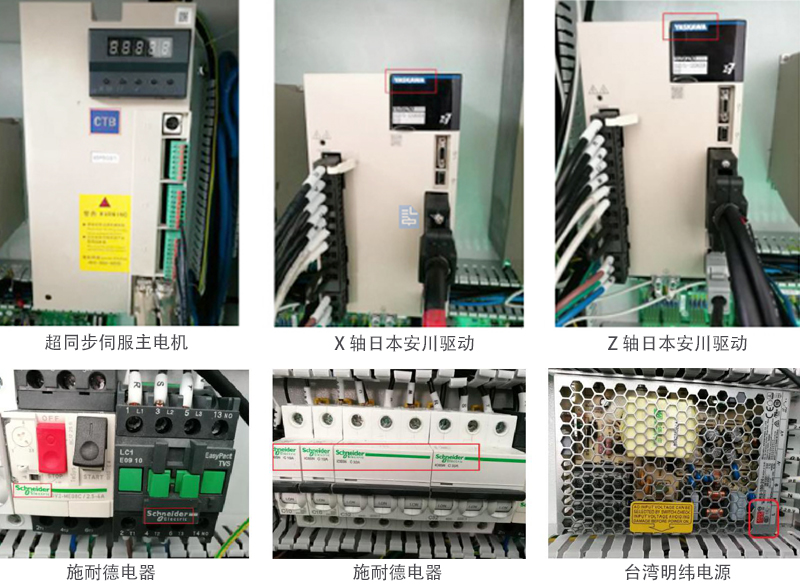

电器部分实物细节：

CK-32PL 主要技术参数：

项目	单位	CNC-32PL
床身上最大回转直径	mm	φ320
拖板上最大回转直径	mm	φ90
最大加工直径（盘类）	mm	φ280
最大加工长度	mm	200
主轴通孔直径	mm	φ36
最大通棒料直径	mm	φ26
主轴最高转速	rpm	4500
主轴头形式	type	A2-4
主电机功率	KW	3.75（伺服）
床身结构	type
导轨形式	type
刀架形式	type	排刀式
刀具规格	mm	□16×16/□20×20
X 轴最大行程	mm	320
Z 轴最大行程	mm	250
X 轴快移设定速度	m/min	24
Z 轴快移设定速度	m/min	24
X 轴重复定位精度	mm	±0.0025
Z 轴重复定位精度	mm	±0.0025
加工精度	level	IT6
表面粗糙度	um	Ra≤0.8
整机重量	kg	1800
外形尺寸(长 x 宽 x 高)	mm	1700×1160×1600
备注：以上参数仅供参考，本公司对产品规格设计不断进行研究改进，随时更改机床技术参数，如有更新以出厂实物为准。

主要配件品牌产地：

配件名称	品牌产地
数控系统	台湾新代
主电机	超同步伺服主电机
X 轴电机(带刹车)	日本安川
Z 轴电机	日本安川
主轴	台湾健椿/普森
主轴轴承	日本 NSK
回转油缸	台湾科普特/通福
液压夹套	元禾精工
刀塔	台湾台嘉八工位伺服液压
X 轴丝杠轴承	日本 NSK/德国 FAG
Z 轴丝杠轴承	日本 NSK/德国 FAG
X 轴滚珠丝杠	台湾上银/银泰
Z 轴滚珠丝杠	台湾上银/银泰
X 轴线性导轨	台湾上银/银泰
Z 轴线性导轨	台湾上银/银泰
铸件床身	元禾数控（高密度 HT250）
主要电器元件	法国斯耐德
备注：制造厂家保留更改同等品牌的权利。

主要精度检测标准：

项目	公差范围
主轴直径跳动精度	≤0.003mm
主轴端面径向跳动精度	≤0.003mm
X 轴反向间隙	≤0.005mm
Z 轴反向间隙	≤0.005mm
X 轴重复定位精度	≤0.005mm
≤0.005mm	≤0.005mm
≤0.005mm	≤0.005mm
车削应用锥度检测（¢30×L80）	≤0.008mm

培训：
交机前后，如需培训，可提前至我司培训(培训内容包括：编程、调机、对刀、日常维护等)，时间为 1-7 天，培训期间住宿及交通费自费，其它均为免费。交机时我司会安排专业调机人员对机床进行安装调试，并对操作人员进行性能介绍，调机，对刀及日常维护培训(被培训人员需具备专业基础、会看图纸、加工工艺等)。
2)售后服务及承诺：
1、机床出现故障，得到用户信息后，能准确判断故障原因及处理措施的，立即给予回复；如不能立即答复的在 1 小时内回复，12 至 24 小时内到达现场，给予处理，特殊情况由双方协商确定。
2、机床自验收合格之日起，免费保修一年(保修期内免配件及人工服务费)，保修期内如因人为因素或自然灾害不可抗力原因而造成的损坏，需要改换配件的，则酌情收取零件成本费。
3、质保期外，我方提供终身有偿维修服务，只收取所更换零件成本费、人员交通车旅费。
附註: 敝司保留更改此報價單內容權利
